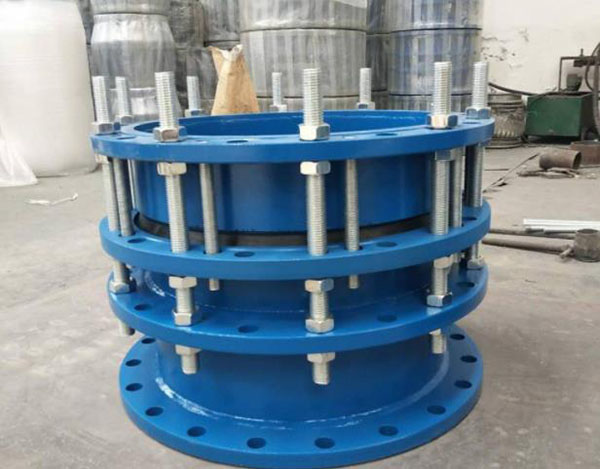

VSSJAFC型可拆式雙法蘭傳力接頭

VSSJAFC型可拆式雙法蘭傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

標簽：傳力接頭 VSSJAFC型可拆式雙法蘭傳力接頭

電話咨詢：13206168555

電話咨詢：13808341839

產品介紹
產品特點
產品用途
技術參數
在線咨詢服務
相關產品推薦

產品分類
PRODUCT

防水套管系列: 柔性防水套管; 02S404型柔性防水套管; 02S404剛性防水套管; 07FS02防護密閉套管; 不銹鋼防水套管; 剛性密閉套管; 人防地下室專用密閉套管; 04FS02柔性密閉套管

伸縮器系列: SSQ-2型套管式伸縮器; CS型熱力管道伸縮器; SSQ型鑄鐵伸縮器; S313伸縮器; SF鋼制伸縮器; 波紋伸縮器; SSQ-1型套管式伸縮器; SSQP型兩端法蘭限位壓盤式

橡膠軟接頭系列: 橡膠軟接頭; 同心異徑可曲撓橡膠接頭; KST-L絲扣橡膠軟接頭; KST型雙球體橡膠接頭; 襯四氟橡膠接頭; 耐油橡膠接頭; 偏心異徑橡膠軟接頭; 水泵進口專用橡膠軟接頭

閥門系列: D343H金屬硬密封法蘭蝶閥; 手動、氣動、電動雙法蘭橡; 手動對夾式蝶閥D71X/F; D371X渦輪對夾蝶閥; Z45X軟密封閘閥; 軟密封閘閥; JMZ45X加密磁性閘閥; Z45T鐵閘閥

閘門系列: 鑄鐵閘門; 鋼制閘門; 鋼壩景觀閘門; 液壓閘門; 機閘一體式鑄鐵閘門; 鋼制機閘一體門; QL手動兩用系列螺桿啟閉機; QLD型螺桿啟閉機

銅閥系列: 球閥; 黃銅帶鎖閘閥; 黃銅磁性帶鎖閘閥; 黃銅閘閥; 黃銅截止閥; 黃銅過濾器; 電磁閥; ZYC型自力式壓差控制閥

補償器系列: 套筒補償器; QB型/E型球形補償器; 免維護旋轉補償器; 圓形三波補償器; 不銹鋼波紋補償器; ZMB型直埋式波紋補償器; 法蘭注油式無推力補償器; 旋轉補償器

傳力接頭系列: 雙法蘭傳力接頭; C2F型雙法蘭松套傳力接頭; VSSJAFC(CC2F)可拆式雙法蘭傳; VSSJAF(C2F)雙法蘭傳力接頭; VSSJAFC型可拆式雙法蘭傳力; VSSJAFG(CF)單法蘭傳力接頭; CF型單法蘭松套傳力接頭; 可拆式雙法蘭傳力接頭VSSJAF

管件系列: 法蘭; 彎頭; 三通; 人孔; 偏心異徑管大小頭; 不銹鋼法蘭; 不銹鋼彎頭; 盲板

鴨嘴閥系列: XL-T系列套接式鴨嘴閥; XL-S系列內置式鴨嘴閥; XL-F系列法蘭式鴨嘴閥; 套接式鴨嘴閥; 鴨嘴閥

儀器儀表
各種水表
各種電磁流量計

濾料系列: 無煙煤濾料; 石英砂濾料; 錳砂濾料; 果殼濾料; 磁鐵礦濾料; 稀土瓷砂濾料; 卵石濾料; 生物陶粒濾料

凈水材料系列: 聚合氯化鋁; 聚丙烯酰胺; 聚合氯化鋁鐵; 聚合硫酸鐵; 堿式氯化鋁; 鋁酸鈣粉; 陰離子聚丙烯酰胺; 陽離子聚丙烯酰胺

填充料系列: 蜂窩斜管填料; 懸浮生物填料; 液面覆蓋球填料; 多面空心球填料; 組合式填料; 集水槽; 濾板; 網格填料

案例推薦

橡膠接頭工程案例

剛性防水套管使用案例

內襯四氟橡膠接頭案例

伸縮器施工現場

穿墻套管預埋防水套管安裝案例

產品介紹

VSSJAFC型可拆式雙法蘭傳力接頭連接方式：法蘭式， VSSJAFC型可拆式雙法蘭傳力接頭工作壓力：0.6-1.6MPA VSSJAFC型可拆式雙法蘭傳力接頭公稱通經：65-3200mm VSSJAFC型可拆式雙法蘭傳力接頭使用介質：水、污水 VSSJAFC型可拆式雙法蘭傳力接頭使用溫度：常溫 VSSJAFC型可拆式雙法蘭傳力接頭密封材料：NBR， VSSJAFC型可拆式雙法蘭傳力接頭制造標準：GB/T12465-2007 VSSJAFC型可拆式雙法蘭傳力接頭。

產品特點

VSSJAFC型可拆式雙法蘭傳力接頭連接方式：法蘭式，

VSSJAFC型可拆式雙法蘭傳力接頭工作壓力：0.6-1.6MPA

VSSJAFC型可拆式雙法蘭傳力接頭公稱通經：65-3200mm

VSSJAFC型可拆式雙法蘭傳力接頭使用介質：水、污水

VSSJAFC型可拆式雙法蘭傳力接頭使用溫度：常溫

VSSJAFC型可拆式雙法蘭傳力接頭密封材料：NBR，

VSSJAFC型可拆式雙法蘭傳力接頭制造標準：GB/T12465-2007

VSSJAFC型可拆式雙法蘭傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。

VSSJAFC型可拆式雙法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。

產品用途

安裝簡要說明：

VSSJAFC型可拆式雙法蘭傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞整個管道。

技術參數

PN0．6MPa的可拆式雙法蘭傳力接頭的基本尺寸

公稱通經 DN	管子外徑 Dw	接尺寸				總長 L	安裝尺寸L1		伸縮量	重量/kg
		法蘭外徑 D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸L1
		法蘭外徑 D	螺栓孔中心圓直徑D1	n/個	do		min	max
65	76	160	130	4	14	450	420	180	40	17．9
80	89	190	150		18	460				20．6
100	114	210	170		18					28．4
125	140	240	200	8	18					37．1
150	168	265	225							46．2
200	219	320	280							57．4
250	273	375	335	12						76．3
300	325	440	395		22	485	445	395	50	94．6
350	377	490	445							122．7
400	426	540	495	16						141．1
450	480	595	550	16						158．1
500	530	645	600	20						186．2
600	630	755	705	20	26	500	465	415		261．9
700	720	860	810	24	26	500	465	415		324．5
800	820	975	920		30	680	630	570	60	516．7
900	920	1075	1020							570．3
1000	1020	1175	1120	28						658．8
1200	1220	1405	1340	32	33	750	680	620		984．4
1400	1420	1630	1560	36	36	750	680	620		1273．1
1600	1620	1830	1760	40	36	770	700	640		1767．2
1800	1820	2045	1970	44	39	770	700	640		1981．7
2000	2020	2265	2180	48	42	830	730	670		2483．4
2200	2220	2475	2390	52		860	760	700		3086．3
2400	2420	2685	2600	56		860	760	700		3456．4
2600	2620	2905	2810	60	48	1000	880	800	80	3844．3
2800	2820	3115	3020	64						4307．8
3000	3020	3315	3220	68						4738．1
3200	3220	3525	3430	72						5134．7
