BY型壓蓋式限位松套伸縮接頭

BY型壓蓋式限位伸縮接頭是由松套伸縮接頭和兩個限位短管組合而成。壓蓋限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。

標簽：伸縮接頭 BY型壓蓋式限位松套伸縮接頭

電話咨詢：13206168555

電話咨詢：13808341839

產品介紹
產品特點
產品用途
技術參數
在線咨詢服務
相關產品推薦

產品分類
PRODUCT

防水套管系列: 柔性防水套管; 02S404型柔性防水套管; 02S404剛性防水套管; 07FS02防護密閉套管; 不銹鋼防水套管; 剛性密閉套管; 人防地下室專用密閉套管; 04FS02柔性密閉套管

伸縮器系列: SSQ-2型套管式伸縮器; CS型熱力管道伸縮器; SSQ型鑄鐵伸縮器; S313伸縮器; SF鋼制伸縮器; 波紋伸縮器; SSQ-1型套管式伸縮器; SSQP型兩端法蘭限位壓盤式

橡膠軟接頭系列: 橡膠軟接頭; 同心異徑可曲撓橡膠接頭; KST-L絲扣橡膠軟接頭; KST型雙球體橡膠接頭; 襯四氟橡膠接頭; 耐油橡膠接頭; 偏心異徑橡膠軟接頭; 水泵進口專用橡膠軟接頭

閥門系列: D343H金屬硬密封法蘭蝶閥; 手動、氣動、電動雙法蘭橡; 手動對夾式蝶閥D71X/F; D371X渦輪對夾蝶閥; Z45X軟密封閘閥; 軟密封閘閥; JMZ45X加密磁性閘閥; Z45T鐵閘閥

閘門系列: 鑄鐵閘門; 鋼制閘門; 鋼壩景觀閘門; 液壓閘門; 機閘一體式鑄鐵閘門; 鋼制機閘一體門; QL手動兩用系列螺桿啟閉機; QLD型螺桿啟閉機

銅閥系列: 球閥; 黃銅帶鎖閘閥; 黃銅磁性帶鎖閘閥; 黃銅閘閥; 黃銅截止閥; 黃銅過濾器; 電磁閥; ZYC型自力式壓差控制閥

補償器系列: 套筒補償器; QB型/E型球形補償器; 免維護旋轉補償器; 圓形三波補償器; 不銹鋼波紋補償器; ZMB型直埋式波紋補償器; 法蘭注油式無推力補償器; 旋轉補償器

傳力接頭系列: 雙法蘭傳力接頭; C2F型雙法蘭松套傳力接頭; VSSJAFC(CC2F)可拆式雙法蘭傳; VSSJAF(C2F)雙法蘭傳力接頭; VSSJAFC型可拆式雙法蘭傳力; VSSJAFG(CF)單法蘭傳力接頭; CF型單法蘭松套傳力接頭; 可拆式雙法蘭傳力接頭VSSJAF

管件系列: 法蘭; 彎頭; 三通; 人孔; 偏心異徑管大小頭; 不銹鋼法蘭; 不銹鋼彎頭; 盲板

鴨嘴閥系列: XL-T系列套接式鴨嘴閥; XL-S系列內置式鴨嘴閥; XL-F系列法蘭式鴨嘴閥; 套接式鴨嘴閥; 鴨嘴閥

儀器儀表
各種水表
各種電磁流量計

濾料系列: 無煙煤濾料; 石英砂濾料; 錳砂濾料; 果殼濾料; 磁鐵礦濾料; 稀土瓷砂濾料; 卵石濾料; 生物陶粒濾料

凈水材料系列: 聚合氯化鋁; 聚丙烯酰胺; 聚合氯化鋁鐵; 聚合硫酸鐵; 堿式氯化鋁; 鋁酸鈣粉; 陰離子聚丙烯酰胺; 陽離子聚丙烯酰胺

填充料系列: 蜂窩斜管填料; 懸浮生物填料; 液面覆蓋球填料; 多面空心球填料; 組合式填料; 集水槽; 濾板; 網格填料

案例推薦

橡膠接頭工程案例

剛性防水套管使用案例

內襯四氟橡膠接頭案例

伸縮器施工現場

穿墻套管預埋防水套管安裝案例

產品介紹

限位伸縮接頭是在松套伸縮節頭原有性能的基礎上增設限位設置，在超出伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以自由伸縮，一旦超出伸縮量，就起到限位，這樣就有效的確保管道的運行，特別適用于有振動或有一定斜度及在拐彎的管路中的鏈接。

產品特點

安裝簡要說明：

用于兩邊與管子插接，勿需焊接，結構合理，密封可靠，安裝快速方便。

BY型壓蓋式限位伸縮接頭是在松套伸縮接頭原有基礎上，增設限位裝置，在超出伸縮量處用雙螺母鎖定，這樣就實現管道在允許的伸縮量中可以自由伸縮，一旦超出伸縮量，就起到限位，這樣就就有效的確保管道的**運行，特別適用于有震動或有一定斜度及在拐彎的管道中的連接。

BY型壓蓋式限位伸縮接頭標準（GB/T12465-2002)或BY（GB/T12465-2007)。

BY型壓蓋式限位伸縮接頭的優點：伸縮量大，安裝簡單方便，使用壽命長（使用壽命長達10－30年）維修方便。

BY型壓蓋式限位伸縮接頭的特點：壓蓋限位伸縮接頭管道兩邊以焊接的方式連接。

產品用途

安裝方法：

壓蓋限位伸縮接頭兩邊均與管道焊接，壓蓋限位伸縮接頭在安裝時松開壓蓋螺母，調整安裝長度后把兩端的短管與管道焊接，超出后用對角法均勻擰緊螺母，調整好防脫螺母即可。

BY型壓蓋式限位伸縮接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。

技術參數

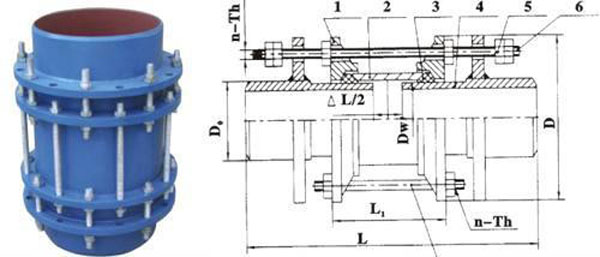

序號	名稱	數量	材料
1	壓蓋	2	QT400-15、Q235A、ZG230-450、20
2	套筒	1	Q235A、20、16Mn
3	密封圈	2	NBR
4	限位短管	2	Q235A、20、16Mn
5	螺母	Tn	Q235A、35、1Cr18Ni9Ti
6	長螺母	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

BY型壓蓋式限位伸縮接頭技術參數

公稱通徑DN	管子外徑		外形尺寸			伸縮量△L	n-Th
公稱通徑DN	DW	Do	D	L	L1	伸縮量△L	0.6-1.6MPa	2.5MPa
65	76	76	155	645	180	90	2-M12	2-M12
80	89	89	165					2-M12
100	108	108	190					2-M16
100	114	114	195
125	133	133	215
125	140	140	225
150	159	159	245				2-M16	3-M16
150	168	168	255				2-M16	3-M16
200	219	219	310	645	180	90	2-M16	3-M16
250	276	276	375	645	180	90	3-M20	4-M20
300	325	325	440	655	220	110	3-M20	5-M20
350	377	377	490				4-M20
400	426	426	540				4-M20
450	480	480	590				5-M20	6-M20
500	530	530	645
600	630	630	750
700	720	720	850				6-M20	7-M20
800	820	826	965	1075	290	150	6-M24	8-M24
900	920	926	4065				7-M24	9-M24
1000	1020	1026	1165				7-M24	9-M24
1200	1220	1226	1365				8-M24	10-M24
1400	1420	1428	1590				9-M27	12-M27
1500	1520	1528	1690				9-M27	12-M27
1600	1620	1628	1795				10-M27	14-M27
1800	1820	1828	2000				11-M27	15-M30
2000	2020	2030	2200				12-M27	16-M30
2200	2220	2230	2420				13-M27
2400	2420	2430	2635				14-M30
2600	2620	2630	2835				15-M30
2800	2820	2830	3040				16-M33
3000	3020	3030	3240				17-M33
